Bambry

Layout Canvas

配置図を、
その場で描ける。

ステージ、施設、イベント会場、平面図などのレイアウトをブラウザ上で作成するための無料ベータ版作図ツールです。寸法、レイヤー、図面画像、記号を組み合わせて、配置の検討から共有用の書き出しまで扱えます。

アプリを開く
ファイル 単位: mm 保存済み
受付
控室
音響
2400 mm

Layers

会場図 什器 寸法

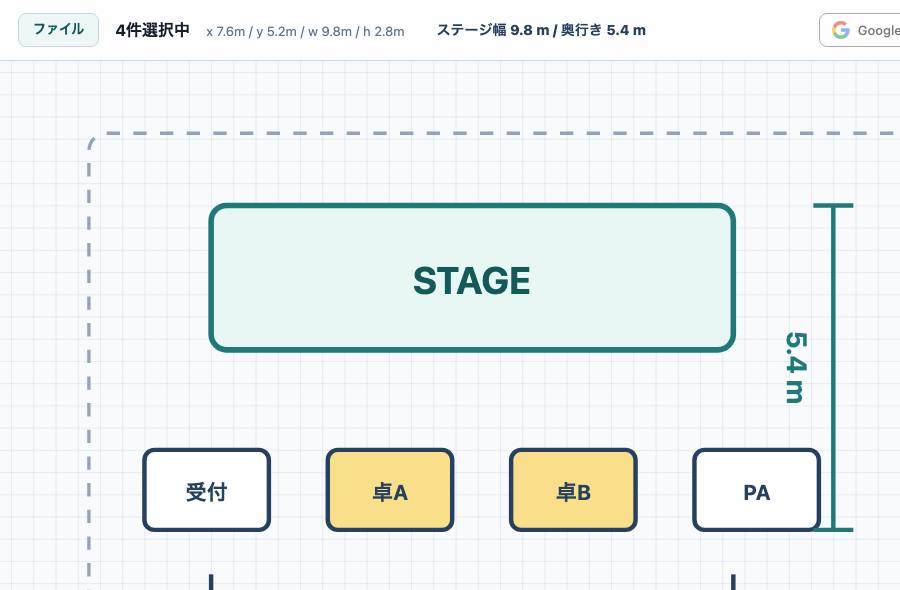

Layout Canvas は、専用ソフトを立ち上げるほどではないけれど、正確な配置図や検討用の図面が必要な場面のためのブラウザツールです。図形を置き、サイズや距離を数値で整え、レイヤーで整理しながら、ステージ・会場・施設内の配置を組み立てられます。

寸法を見ながら配置

mm、cm、m の単位を選び、図形の位置、幅、高さ、回転角度を数値入力できます。2つの図形間の距離表示から、間隔を指定して調整することもできます。

  • 単位指定
  • 位置・サイズの数値入力
  • 図形間距離の表示と変更
  • 中央揃えと接触ガイド

レイヤーで図面を整理

下絵、什器、寸法、注記などをレイヤーに分けて管理できます。表示切り替え、単独表示、並び替え、選択図形のレイヤー移動に対応しています。

  • レイヤー作成・名前変更
  • ドラッグで並び替え
  • 全表示・単独表示
  • アクティブレイヤーだけ編集

図面やデータを読み込む

VDX、SVG、JSON、CSV、PDF、画像を読み込めます。PDFは1ページ目を画像として配置し、通常のオブジェクトとして移動、サイズ変更、回転できます。

  • PDF・画像の配置
  • VDXの可能な範囲での復元
  • SVG / JSON / CSV 読み込み
  • SVG / PNG / JSON 書き出し

自動保存で作業を継続

編集内容とキャンバス名はブラウザに自動保存されます。Googleログインとクラウド保存が有効な場合は、同じアカウントの保存先にも同期できます。

Flow

使い方のイメージ

  1. 下絵を置くPDFや画像の図面を読み込み、必要な大きさに合わせます。
  2. 配置を描く矩形、円、テキスト、開口記号などを追加し、寸法を見ながら整えます。
  3. レイヤーで分ける下絵、什器、注記、寸法などを分けて、編集対象を明確にします。
  4. 共有用に書き出す必要に応じて SVG、PNG、JSON としてエクスポートします。

こんな場面に向いています
